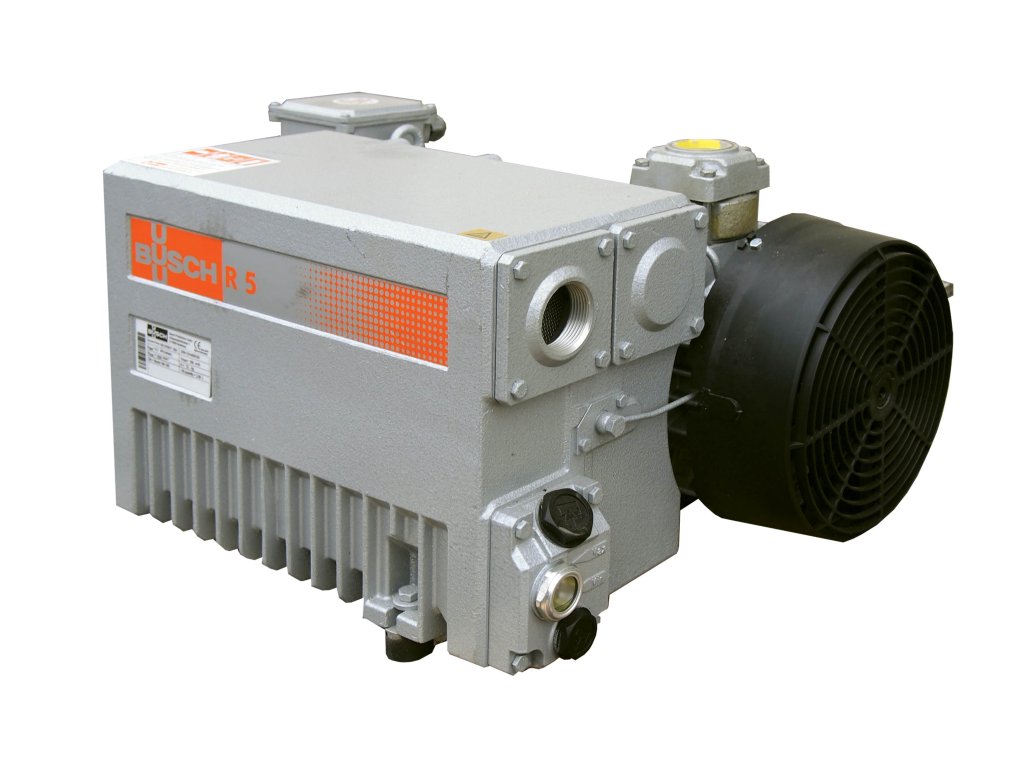

Olejová rotační vývěva BUSCH R5 RA 0165 D

Detailní popis produktu

R 5 0165 – 305 D jsou nové olejové rotační šoupátkové vývěvy osvědčené řady R 5. Vývěvy byly vyvinuty speciálně pro provoz ve velkém vakuovém rozmezí a poskytují výhodu dosažení vysokého koncového tlaku. Zároveň mohou být použity při velkých pracovních tlacích v celkovém rozsahu od 0,5 mbar až do atmosféry. Stále se rozvíjející odlučovací technika s vysokým stupněm odlučování zaručuje čistý vyfukovaný vzduch i v náročnějším pracovním prostředí.

Ekologicky bezpečné

Chlazení vzduchem, vnitřní cirkulace oleje. Součástí vývěvy je odlučovač olejové mlhy pro čistý vyfukovaný vzduch bez oleje. Chod s nízkou vibrací a úrovní hluku.

Jednoduchá údržba

Je zaručena přehlednou konstrukcí, chlazením vzduchem a lehce přístupnou servisní jednotkou. Kromě obvyklých servisních intervalů není nutná žádná údržba.

Bezpečnost provozu

Díky robustní konstrukci, osvědčenému rotačnímu šoupátkovému principu a vysoké kvalitě produktů. Vývěvy jsou poháněny normovaným přírubovým motorem. Stabilní zpětný ventil v sací hlavě zabraňuje zavzdušňování recipientů (vakuových zásobníků) při vypnutí vývěvy.

Funkční princip

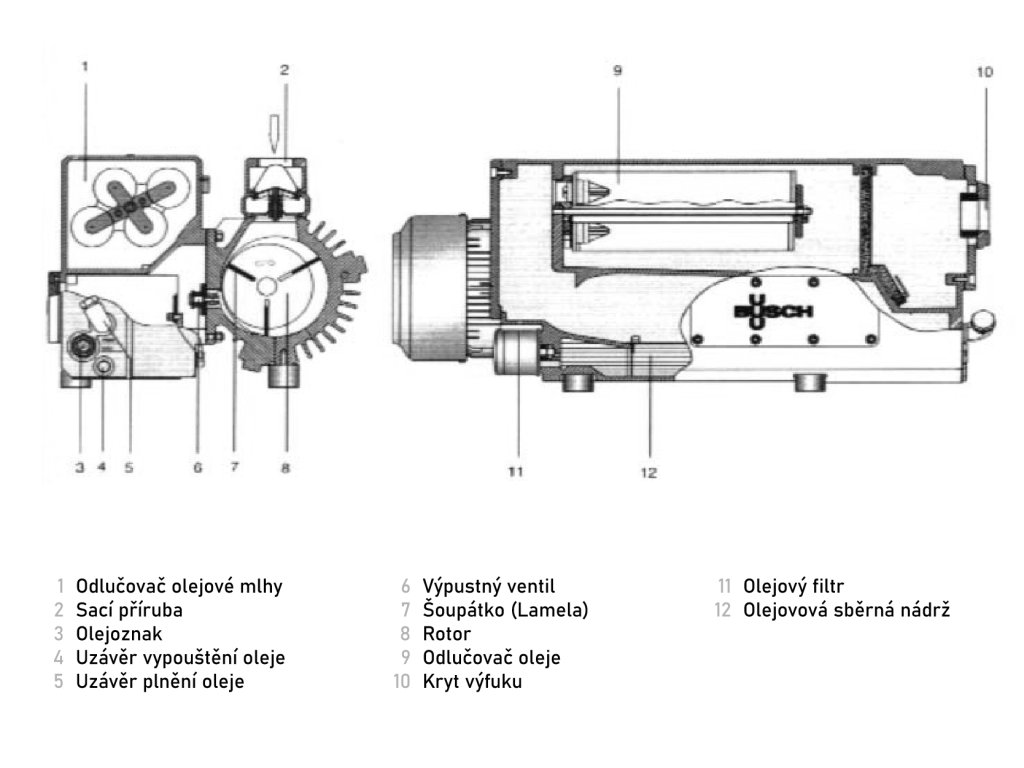

Vývěvy pracují na principu rotujících šoupátek. Excentricky uložený rotor (8) se otáčí ve válci. Odstředivá síla otáčivého pohybu tlačí šoupátka (7), které se posouvají ve štěrbinách rotoru, na stěny válce. Šoupátka dělí srpovitý prostor mezi válcem a rotorem na komory. Spojením komory se sacím kanálem se nasává plyn, při dalším otáčení se stlačuje a následně vytlačen do odlučovače olejové mlhy (1). Rozdílem tlaků je olej stále vstřikován do utěsněných komor. Tento olej je spolu s mediem vytlačován do odlučovače olejové mlhy a samotíží a odlučovači oleje (9) se oddělí od vzduchu. Olej se shromažďuje v odlučovači a je opět vstřikován do utěsněné komory. Vzduch bez oleje je předáván krytem výfuku (10) do atmosféry.

Všechny velikosti mohou být vybaveny plynovým proplachovacím ventilem (Gasballastventil) k větší snesitelnosti vodní páry. Zvláštní provedení a motory jsou možné.
Rádi Vám poradíme.

Příslušenství

Rozsáhlý program s užitečným příslušenstvím vývěvy ideálně doplní. Poraďte se s našimi
specialisty.

• plynový proplachovací ventil
• sací filtr
• aktivní uhlíkový filtr
• ochranný vypínač
• regulační ventil vakua
• měřič odporu
• odlučovač tekutin
• odlučovač nečistot
• speciální oleje pro vývěvy
• analogové vakuové měřiče
• digitální vakuové měřiče
• vakuová jímka

Vhodné k různému použití

Univerzální olejomazná rotační vývěva vhodná pro bezpočet vakuových aplikací.

Celá řada R 5 je navržena pro trvalé nasazení a osvědčuje se již mnoho let v četných aplikacích v průmyslu. Díky odstupňování jednotlivých konstrukčních velikostí se vývěvy dají optimálně využít v každém procesu.

Použití a aplikace:

• Pneumatická doprava
• Technika na ochranu životního prostředí
• Přepravní a zdvihací zařízení
• Vakuová kanalizace
• Zdravotnictví
• Textilní průmysl
• Centrální vakuové napájení
• Potravinářství
• Dřevařský průmysl
• Papírenský průmysl
• Průmysl umělých hmot
• Nápojový průmysl
• Tiskařský průmysl
• Balící technika
• Keramický a cihlářský průmysl

Všechny náhradní díly na model BUSCH R5 RA 0165.
