Olejové a bezolejové průmyslové vývěvy
Průmyslová vývěva je stroj, který odčerpává vzduch z procesu nebo z uzavřeného prostoru vakuové komory. V tomto prostoru následně vzniká nižší než atmosférický tlak, který se nazývá vakuum. Vývěvy dělíme podle konstrukční technologie na následující základní řady. Jsou určeny pro průmyslové použití a trvalý i přerušovaný provoz.

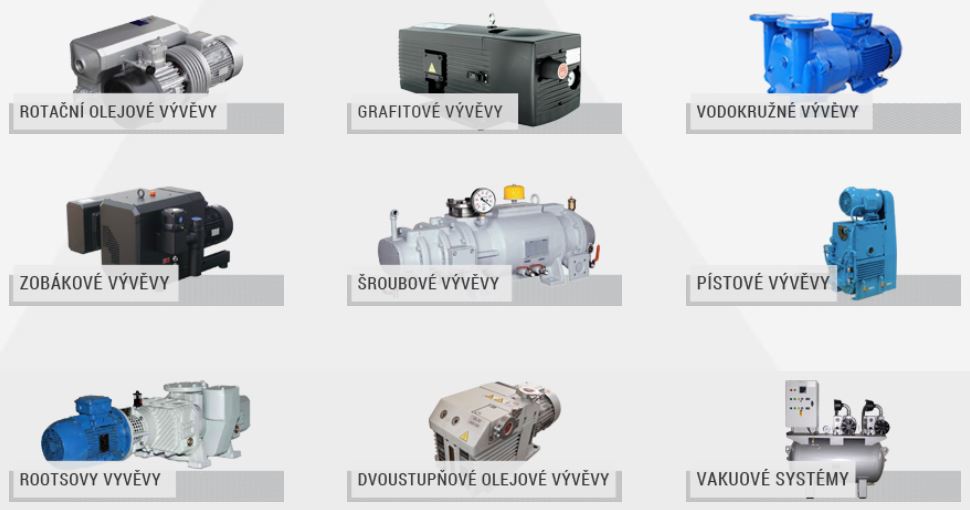

Nabízíme tyto vakuové technologie:
 |

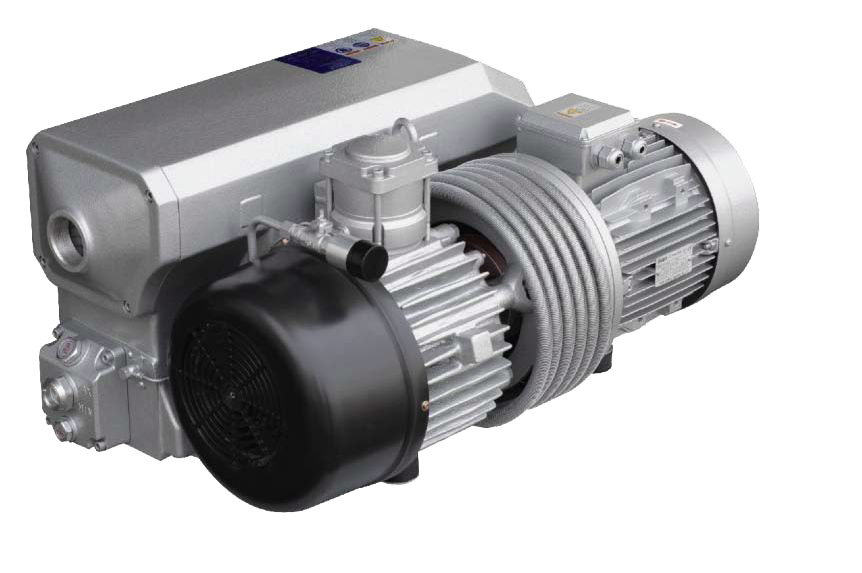

Rotační olejové vývěvy jsou těsněny a mazány olejem, který ve vývěvě recirkuluje. Olejové rotační vývěvy jsou nejrozšířenějším typem vývěv. Tyto vývěvy mají vysokou účinnost, spolehlivost a jsou nenáročné na údržbu.
Klíčové parametry olejových rotačních vývěv:
- Čerpací rychlost: od 4 m3/h do 1 600 m3/h
- Max. vakuum: 0,1 mbar (abs)
|
|
|
Využití olejových rotačních vývěv v praxi:
- Olejové rotační vývěvy jsou nejrozšířenějším typem vývěvy v potravinářství, kde se nejvíce využívají pro vakuové balení a konzervaci potravin.
- Příkladem mohou být cukrovary, kde se pomocí vakua rychle snižuje bod varu. Olejové vývěvy se také využívají pro extrahování vnitřností dobytka, nebo ryb v masokombinátech.
- Ve zdravotnictví se olejové rotační vývěvy využívají pro odsávání tekutin vzniklých při chirurgických zákrocích či při sterilizaci.
- Rotační vývěvy bývají také běžnou součástí CNC strojů, kde je potřeba vytvořit podtlak pro uchopení výrobku. Své uplatnění tak najdou i v automobilovém průmyslu a strojírenství.
- Vysoký podtlak, který umí vytvořit olejové rotační vývěvy, umožňuje přisát velké a těžké desky bez dotyku tvrdých nástrojů.
- Olejové rotační vývěvy se využívají tam, kde je potřeba opravdu silného vakua a nevadí přítomnost oleje.
Další příklady využití olejových rotačních vývěv naleznete zde ►
|
|
|
|
 |
Suchoběžné grafitové rotační vývěvy používají k těsnění místo oleje grafit. Ten se otírá z grafitových lamel, které rotují ve statoru. Suchoběžné vývěvy mohou vytvářet vakuum, přetlak nebo oboje zároveň.
Klíčové parametry suchoběžných grafitových vývěv:
- Čerpací rychlost: od 3 m3/h do 500 m3/h
- Max. vakuum: 100 mbar (abs)
|
|
|
Využití suchoběžných grafitových vývěv v praxi:
- Bezolejové grafitové vývěvy se uplatňují zejména při vakuové manipulaci a vakuovém upínání. Upínané materiály mohou být těsné nebo lehce prodyšné.
- Ve zdravotnictví se suchoběžné bezolejové vývěvy využívají v přenosných odsávačkách. Své místo najdou i jako zdroj pohonu polohování.
- Tiskařské stroje pomocí vakua a přetlaku manipulují s papírem. Grafitové vývěvy také naleznou využití při přípravě snímků, fólií a tiskových desek.
- Při zpracování a CNC obrábění dřeva se pomocí těchto vývěv uchycuj klády, fošny nebo dřevěné desky..
- Vysoký podtlak umožňuje přisát velké, těžké i částečně prodyšné materiály bez dotyku tvrdých nástrojů.
Další příklady využití suchoběžných bezolejových grafitových vývěv naleznete zde ►
|
|

|
Vodokružné vývěvy jsou odolné vůči nečistotám. Vývěvy jsou těsněné kapalinou - nejčastěji vodou. Sestavy s tímto druhem vývěvy mohou být průtočné, nebo mají uzavřený cirkulační okruh.
Klíčové parametry vodokružných vývěv:
- Čerpací rychlost: od 30 m3/h do 37 000 m3/h
- Max. vakuum: 33 mbar (abs)
Využití vodokružných vývěv v praxi:
- V potravinářství slouží k odsávání vzduchu v plnicích linkách a odsávačkách nečistot.
V cukrovarech najdou uplatnění v procesu krystalizace.
- Ve zdravotnictví se vývěvy používají pro sterilizaci zdravotnických prostředků, kdy je potřeba odsát prostor sterilizační komory.
- Kovové součástky musí být v automobilovém průmyslu naprosto čisté a bez oleje. Právě zde mají vodokružné vývěvy své místo při sušení dílů po mytí a odmaštění.
- Tato vakuová technologie nachází uplatnění i v chemickém průmyslu při procesu vakuové frakční destilace. Vodokružné vývěvy se zde využívají i pro čerpání výbušných plynů (v provedení ATEX).
- Pomocí vodokružných vývěv se ve farmaceutickém průmyslu odsávají látky přes filtry. Další aplikační možností je vakuová destilace a výroba léčiv samotných.
- Při výrobě elektronických součástek je vakuum nezbytné. Vývěvy se zde používají pro sušení laků, odplyňování suspenzí a dalších výrobních procesech.
- Výroba keramických materiálů vyžaduje také využití vakua pro zkompaktnění a zhutnění prefabrikovaných produktů.
Další příklady využití vodokružných vývěv naleznete zde ►
|
|
 |
Zobákové vývěvy jsou suchoběžné vývěvy, které fungují na principu dvou rotujících zobáků synchronizovaných pomocí přesné převodovky.
Klíčové parametry zobákových vývěv:
- Čerpací rychlost: od 50 m3/h do 950 m3/h
- Max. vakuum: 20 mbar (abs)
|
|
|
Aplikační možnosti zobákových vývěv v praxi:
- Zobákové vývěvy najdou své uplatnění v potravinářství, kde se využívají pro formování, uchopování a manipulaci.
- Ve zdravotnictví najdeme bezolejové zobákové vývěvy v centrálních odsávacích vakuových stanicích.
- Tiskařské stroje pomocí vakua manipulují s papírem. Dochází k oddělování listů díky přetlaku, který vytváří zobáková vývěva.
- Při manipulaci se dřevem jsou zobákové vývěvy zdrojem podtlaku pro vakuové upínání desek nebo dílů přes MDF desku.
Další příklady využití zobákových vývěv naleznete zde ►
|
|

|

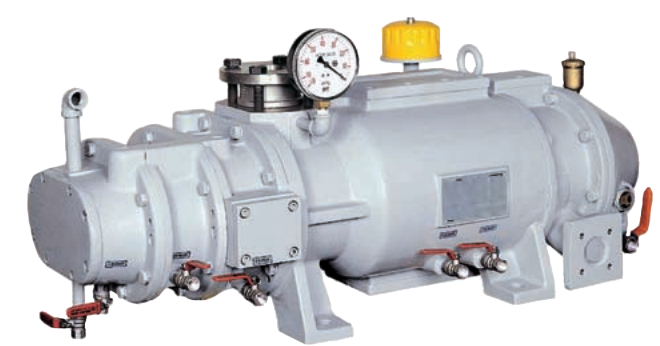

Šroubové vývěvy fungují na principu dvou rotujících šroubů. Šroubové vývěvy nemají olej v pracovní komoře, proto se řadí mezi vývěvy bezolejové.
Klíčové parametry šroubových vývěv:
- Čerpací rychlost: od 100 m3/h do 2 500 m3/h
- Max. vakuum: 20 mbar (abs)
|
|
|
Uplatnění šroubových vývěv v průmyslu:
- Díly po obrábění nebo čištění mohou zreznout. Proto je potřeba díly rychle vysušit. Vysoušení komplikovaných dílů probíhá kombinací vysoké teploty a vakua. Zdrojem tohoto vakua mohou být šroubové vývěvy.
- Šroubové vývěvy nachází uplatnění při procesu vakuové destilace. Pomocí vývěv dochází kčerpání korozivních nebo výbušných plynů.
- V elektrotechnickém průmyslu se aplikují elektrokotle. Šroubové vývěvy se zde používají na odplynění elektrokotlů.
Další příklady využití šroubových vývěv naleznete zde ►
|
|

|

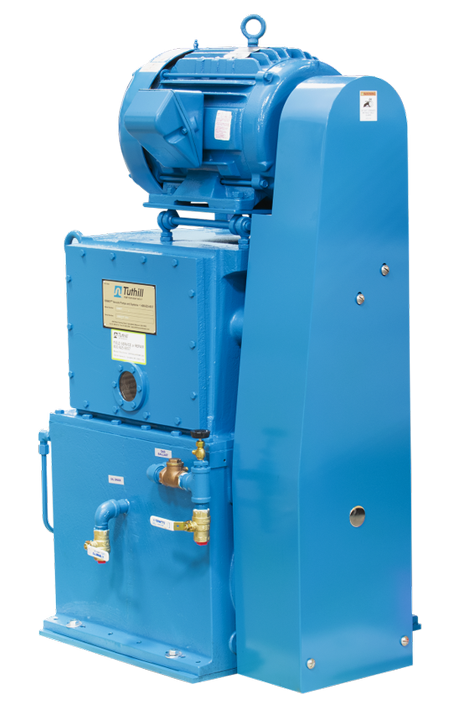

Pístové vývěvy jsou založeny na principu rotujícího pístu. Vývěvy jsou těsněné olejem. Konstrukce je velice robustní a odolná vůči nečistotám. Vývěvy dosahují hlubokého vakua.
Klíčové parametry pístových vývěv:
- Čerpací rychlost: od 36 m3/h do 1 350 m3/h
- Max. vakuum: 0,00026 mbar (abs)
Využití pístových vývěv v průmyslovém odvětví:
- Nejdokonalejším způsobem pájení je pájení ve vakuu, které umí vytvořit pístové vývěvy. Vývěvy jsou odolné vůči nečistotám.
- Vakuové odplyňování se používá ke snížení obsahu těkavých plynů v chemickém průmyslu. Toto vakuum vytváří pístové vývěvy.
- Pístové vývěvy ve slévárenství slouží k odsátí vzduchu při lití dílů ze speciálních slitin, které jsou potom vysoce homogenní a soudržné.
Další příklady využití pístových vývěv naleznete zde ►
|
|
.png)
|
Rootsovy vývěvy slouží jako posilovací vývěvy pro urychlení evakuace v oblasti hrubého a jemného vakua. Aplikace posilovací vývěvy prohloubí maximální vakuum celého systému.
Klíčové parametry Rootsových vývěv:
- Čerpací rychlost: od 250 m3/h do 10 000 m3/h
- Max. vakuum: 0,0001 mbar (abs)
|
|
|
Využití Rootsových vývěv v praxi:
- Rootsovy vývěvy se používají v potravinářství při konzervaci a uchování vlastností potravin a vakuovém balení.
- V automobilovém průmyslu musí být součástky naprosto suché a bez oleje. K tomuto účelu je nutné díly důkladně umýt. Rootsovy vývěvy umožňují rychlé čerpání ve vakuu.
- Ve sklenářských hutích vývěvy odsávají vzduch z forem před nalitím skla. Vývěvy se zde používají v kombinaci s předvývěvami.
- Ve strojírenství Rootsovy vývěvy urychlují evakuaci a prohlubují maximální vakuum při vakuovém pokovování.
- V chemickém průmyslu se Rootsovy vývěvy uplatní při zvýšení čerpací rychlosti a prohloubení vakua.ve vakuové destilaci.
Další příklady využití Rootsových vývěv naleznete zde ►
|
|

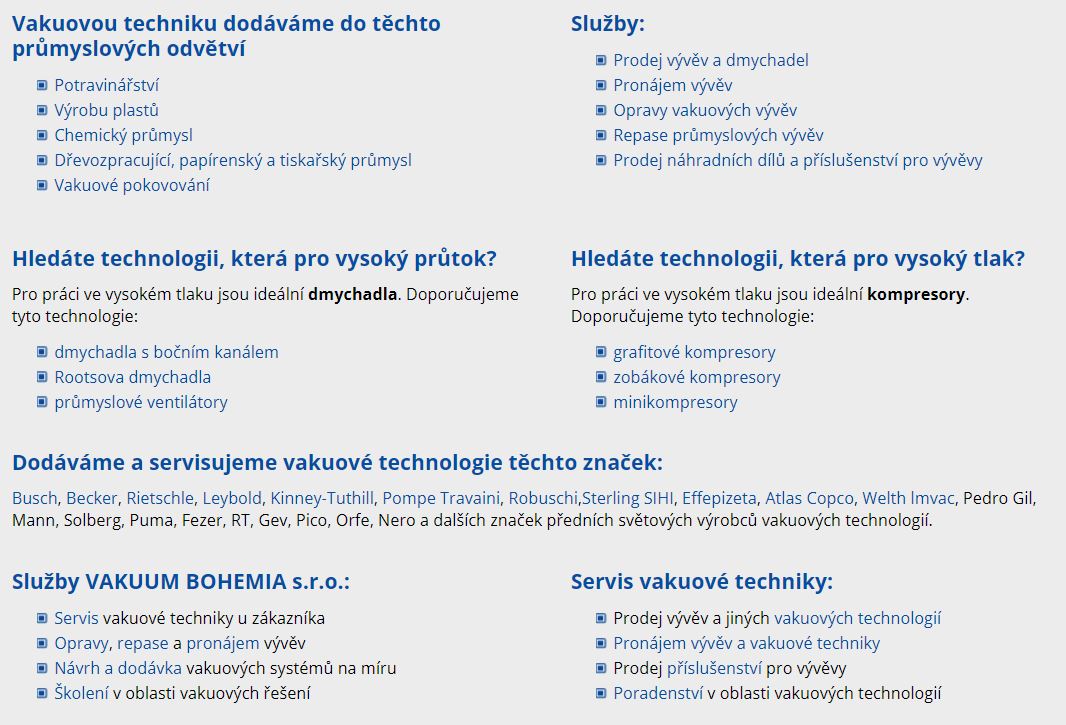

Vakuovou techniku dodáváme do těchto průmyslových odvětví
Hledáte technologii, která pro vysoký průtok?
Pro práci ve vysokém tlaku jsou ideální dmychadla. Doporučujeme tyto technologie:
Hledáte technologii, která pro vysoký tlak?
Pro práci ve vysokém tlaku jsou ideální kompresory. Doporučujeme tyto technologie:
Dodáváme a servisujeme vakuové technologie těchto značek:
Busch, Becker, Rietschle, Leybold, Kinney-Tuthill, Pompe Travaini, Robuschi,Sterling SIHI, Effepizeta, Atlas Copco, Welth lmvac, Pedro Gil, Mann, Solberg, Puma, Fezer, RT, Gev, Pico, Orfe, Nero a dalších značek předních světových výrobců vakuových technologií.
